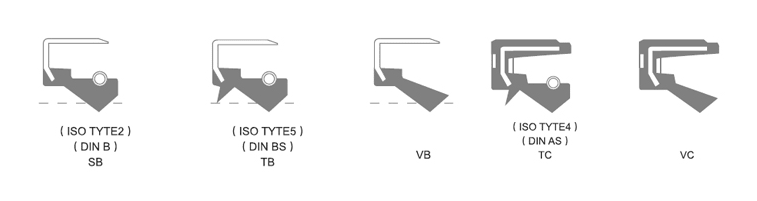

骨架油封尺寸圖紙、尺寸標示及公差標準是什么樣子呢，接下來旭麗橡塑小編為你們講說和描述一下
橡膠外殼油封
尤其使用在銅、鋁及陶瓷等較脆弱之配套孔其效果更佳。
金屬外殼之油封
一般均作表面研磨以達密封之效果。
備注：1、TC油封(NBR70)有現貨供應。
2、SB/TB/VB型之油封依據客人之訂單生產。
骨架油封尺寸標示及公差標準
| ISOR286H8 | GB9877.1-88 | ||||
|
軸徑及孔徑之 名義尺寸 |
油封配套孔徑之公差 | 油封配套軸徑之公差 |
配合軸徑大 于至 |
主唇口公差 | 副唇口公差 |
| 6.00TO10.00 | -0.000/+0.020 | +0.000/-0.090 | 5-30 | -0.5/-1.3 | -0.15/-0.45 |
|
10.01TO 18.00 |
-0.000/+0027 | +0.00/-0.110 | 30-60 | -0.8/-1.7 | -2.04-0.60 |
|
18.01TO 30.00 |
-0.000/+0.033 | +0.000/-0.130 | 60-80 | -1.0/-20 | -0.25/-0.75 |
|
30.01TO 50.00 |
-0.000/+0.039 | +0.000/-0.160 | 80-130 | -1.21-2.6 | -3.0/-0.90 |
|
50.01TO 80.00 |
-0.000/+0.046 | +0.000/-0.190 | 130-250 | -1.5/-3.3 | -0.40/-1.05 |
|
80.01TO 120.00 |
-0.00/+0.054 | +0.000/-0.220 | 250-400 | -2.0/-4.0 | -0.50/-1.30 |
|
120.01TO 180.00 |
-0.000/+0063 | +0.000/-0.250 | |||
|
180.01TO 250.00 |
-0.00/+0.072 | +0.00/-0.290 | |||
|
250.01TO 315.00 |
-0.00/+0081 | +0.00/-0.320 | |||
|
315.01TO 400.00 |
-0.000/+0089 | +0.000/-0.360 | |||
|
400.01TO 500.00 |
-0.000/+0097 | +0.000/-0.400 | |||
| 尺寸(外密)大于至 | 外固骨架型(外徑公差) | 內包骨架型(外徑公差) | 外園骨架型(鳳度公差) | 內包母架型(G度公司) | 高度公差 | |
| 510 | 210 | |||||
| 50以下(含50) | +020/+0.08 | +030/+0.15 | 0.18 | 0.25 | ±0.3 | ±04 |
| 50-80 | +023/+0.09 | +0.35/+0.20 | 0.25 | 0.35 | ±0.3 | ±0.4 |
| 80-120 | +025/+0.10 | +0.35(045)/+0.2 | 0.30 | 0.5 | ±0.3 | ±0.4 |
| 120-180 | +0.28/+0.12 | +0.45(0.50)+0.25 | 0.40 | 0.65 | ±0.3 | ±0.4 |
| 180-300 | +0.35/+0.15 | +0.45（0.55）/+0.25 | 外徑的025% | 0.8 | ±0.3 | ±0.4 |
| 300-440 | +0.45/+0.20 | +0.55(0.65)/+0.30 |
外徑的0.25%, 但不超過09 |
1 | ±0.3 | ±0.4 |
*SN70-TC00501506BA *TC=產品型式 *S=骨架油封 *005=內徑 *N=NBR(參照材料物性表) *015=外口 *70=70邵氏度(材料硬度) *06=高度
以上是“骨架油封尺寸圖紙、尺寸標示及公差標準”的表圖詳細介紹，希望能幫助到大J，如有其他O型圈或相關問題，歡迎電話咨詢!
